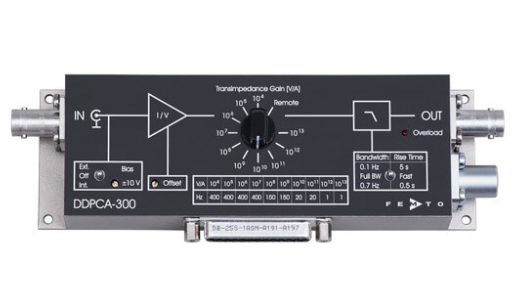

DDPCA-300 可變增益超低噪聲電流放大器

簡介：

DDPCA-300 是 FEMTO 低噪聲放大器系列的最新成員。其卓越設計使輸入噪聲值低至 0.2 fA/√Hz 和 0.4 fA 峰-峰值。放大倍數可以通過手動或遠程接口在 10⁴ 到 10¹³ V/A 的寬范圍內設置。因此，該放大器具有超過 240dB 的動態范圍，可通過簡單切換增益范圍來測量從亞飛安到毫安級的電流。

聯系我們在線留言在線客服

產品特點產品參數應用領域功能圖解相關下載相關產品

產品特點

─ 0.4 fA峰峰值噪聲

─ 互阻抗從10 4增加到10 13 V / A.

─ 從fA至mA測量范圍，240 dB動態范圍

─ 輸入端的可調電壓用于DUT偏置

─ 緊湊的外殼，靠近信號源使用

─ 手動調節和遠程控制

亞飛安靈敏度

DDPCA-300 是 FEMTO 低噪聲放大器系列的最新成員，其卓越設計使輸入噪聲值低至 0.2 fA/√Hz 和 0.4 fA 峰-峰值。放大倍數可以通過手動或遠程接口在 10⁴ 到 10¹³ V/A 的寬范圍內設置。因此，該放大器具有超過 240 dB 的動態范圍，可通過簡單切換增益范圍來測量從亞飛安到毫安級的電流。緊湊的外殼設計優化了在信號源附近的使用，避免了因長電纜造成的信號干擾或噪聲拾取。設備內置了各種濾波器，以適應不同的信號條件，從而優化信號與噪聲比和測量速度。即使在最高增益設置下，測量速度也足以實時測量飛安級電流，無需外部平均處理或長時間測試。

低漂移可實現穩定的長期性能

在毫微微安培級，漂移和偏移電流很容易導致測量誤差和基線偏移。DDPCA-300的設計針對長期穩定性和低漂移進行了優化。下圖顯示了放大器在7小時以上測得的基線漂移小于0.5 fA。在不可避免的（例如與溫度相關的）偏移的情況下，提供微調電位器以去除不想要的偏移電流和用于使基線歸零。

通過源偏置進行器件表征

DDPCA-300具有高的靈敏度，可用于低電流應用，如高阻半導體（如MOS或JFET）或量子點器件的表征。可調電壓直接提供給放大器輸入端，用于偏置被測器件（DUT）。手動或通過遠程接口在±10 V范圍內更改偏置電壓，可以在光譜測量中表征不同偏置電壓的DUT。對于不需要偏置電壓的應用，如光電流測量或粒子物理中的光束監測，可以輕松禁用偏置電壓。

產品參數

Model	DDPCA-300
Transimpedance [V/A]	10⁴	10⁵	10⁶	10⁷	10⁸	10⁹	10¹⁰	10¹¹	10¹²	10¹³
*Bandwidth (-3 dB) [Hz]**	400	400	400	400	150	150	20	20	1	1
*Rise Time (10 % - 90 %) [ms]**	0.8	0.8	0.8	0.8	2.3	2.3	17	17	350	350
*Integrated Input Noise (Peak-Peak)**	7 nA	7 nA	70 pA	70 pA	1.2 pA	1.2 pA	50 fA	50 fA	2 fA	2 fA
Spectral Input Noise Density [/√Hz]	45 pA	45 pA	0.5 pA	0.5 pA	15 fA	15 fA	1.3 fA	1.3 fA	0.2 fA	0.2 fA
Accuracy Performance	Gain ±1 %
Adjustable Low Pass Filter	3 settings: full bandwidth, 0.7 Hz and 0.1 Hz
Output Performance	±10 V, ±30 mA
Bias Voltage	±10 V, max. 10 mA, connected to amplifier input, adjustable by trimpot or remote control voltage
Power Supply	±15 V, +70 mA / -15 mA typ., ±150 mA recommended
Control Interface	4 opto-isolated digital inputs, TTL/CMOS compatible, analog bias control voltage input
Case	170 x 60 x 45 mm (L x W x H), Weight 320 g (0.74 lb.)

應用領域

─ 光電檢測放大器

─ MOS和JFET結構的I / V表征

─ 直流測量超低電流

─ 量子和生物技術實驗

─ 光譜

─ 高阻測量
