可調諧半導體激光吸收光譜

簡介：

可調諧半導體激光吸收光譜（TDLAS）是一種十分常用的氣體分析技術，可以用來分析氣體的性質諸如濃度、溫度、壓強以及流速，還有氣體成分。TDLAS測量激光通過氣體介質后的對關于波長的吸收響應，顧名思義，這項技術通常使用可調諧波長的的二極管激光器作為光源。

聯系我們在線留言在線客服

應用描述測量策略產品優勢相關產品

應用描述

相關產品： HF2LI， MFLI， MF-MD， MF-DIG

當光源包含樣本中特定氣體的吸收波長時，光電探測器隨即記錄下對應波長光強的衰減。當氣體濃度非常稀薄時，引起的透射率變化十分微弱以至于很難進行快速測量。于是就可以通過調制激光器的驅動電流來調制激光波長以及強度，進而大幅度提高TDLAS的靈敏度。最后，通過解調光電探測器中調制頻率以及二倍頻的電信號還原吸收響應中的信息。

測量策略

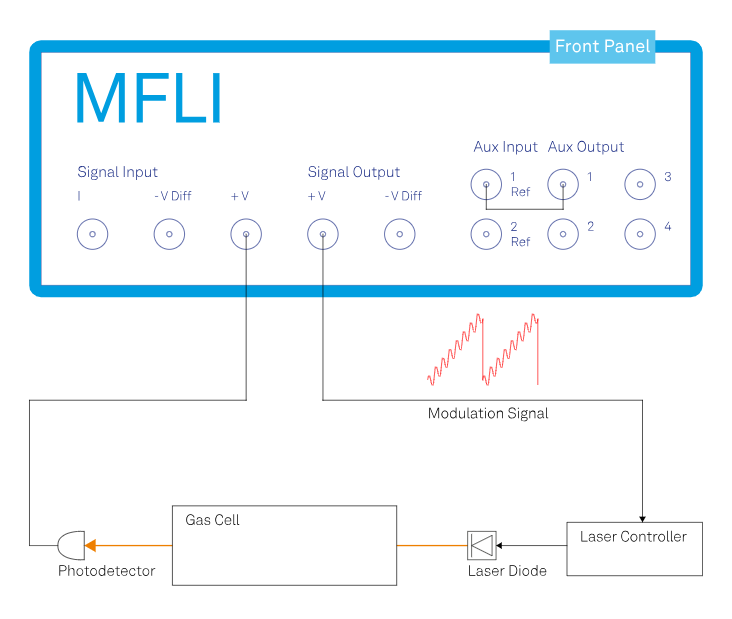

二極管激光器通過一個直流信號疊加一個數千至數兆赫茲的小幅度交流信號驅動。當存在幾條未知或待測吸收譜線時，通常會在幾秒內掃描一個比較寬的波長范圍。傳統的實驗裝置通常需要兩臺鎖相放大器來測量光電探測器的調制頻率與二倍頻信號；為了提升信噪比，交流信號的幅值（例如通過評價調制深度）在直流信號固定的情況下通過掃描頻率優化至最佳。此時，還需要一塊數據采集（DAQ）卡分析來自鎖相放大器的測量信號。

產品優勢

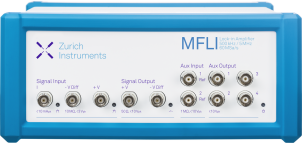

MFLI 500 kHz / 5 MHz 鎖相放大器

━ DC - 500kHz/5MHz，60 MSa/秒，16 位

━ 平穩且超低的輸入電壓噪聲：< 2.5 nV/√Hz (> 1kHz)

━ 時間常數：337 ns - 83 s

━ 動態儲備：最高 120 dB

━ API 支持 Python, MATLAB, LabVIEW, C, .NET

蘇黎世儀器的單臺鎖相放大器就集成了TDLAS應用所需要的多種功能：函數發生器、多臺鎖相放大器以及數據采集卡。LabOne?軟件套裝與所有蘇黎世儀器的產品合力提供了信號后處理以及可視化數據的必要工具。從減少實驗裝置的復雜度到實現更快的數據采集，蘇黎世儀器的鎖相放大器會讓您的TDLAS實驗與眾不同。

━ 更精簡的連線：MFLI鎖相放大器能夠產生二極管激光器所需的完整激勵信號。加上MF-MD選件之后便能夠同時解調基頻信號以及高次諧波信號。

━ 更高的靈敏度：得益于極低的電壓輸入噪聲2.5nV/√ Hz，MFLI可以捕捉到微弱的吸收變化。

━ 自動化實驗：LabOne中的掃描參數模塊提供了一種直接調節直流信號以及交流信號幅值的方式。

━ 直接做圖：不需要觸發來同步激勵信號以及數據采集。使用參數掃描模塊可以掃描直流偏置（即激光波長）。
