貯存溫度

+5°C 至 +65°C

貯存相對濕度

< 95%, 無凝結

運行溫度

+5°C 至 +40°C

運行相對濕度

< 90%, 無凝結

規格溫度

+18°C 至 +28°C

功耗

< 40 W

直流供電

12 V， 2 A
接口： Switchcraft 760BK， ID 2.5 mm， OD 5.5 mm

交流供電

100 - 240 V (±10%), 50/60 Hz

交流保險絲

250 V， 2 A， fast， 5 x 20 mm， F 2A L 250V

尺寸（含緩沖）

28.3 x 23.2 x 10.2 cm
11.1 x 9.1 x 4.0 inch
可按需提供機架安裝組件

重量（含緩沖）

3.8 kg

推薦校準間隔

2年 （詳見背面板貼紙）

保質期

1 年，可延長

解調器

頻率范圍

0 - 500 kHz； 0 - 5 MHz (參見 MF-F5M 升級選件)

解調器數量

1 個雙相位，包含X， Y， R，Θ； 4 個（需要 MF-MD 升級選件）

解調器輸入信號

信號輸入 (V/I)，輔助輸入，輔助輸出，觸發輸入

濾波器時間常數

337 ns - 83 s

濾波器帶寬  (-3 dB)

276 μHz - 206 kHz (4階)

諧波

1 - 1023

濾波器斜率

6，12，18， 24， 30， 36， 42， 48 dB/oct

額外濾波器

Sinc

相位分辨率

10 μdeg

頻率分辨率

1 μHz

輔助輸出采樣率

612 kSa/s (對每個輔助輸出)，18位， ±10 V

1GbE 連接下最大傳輸速率

200 kSa/s (對全部解調器)， 全范圍48位

使用本地 USB 閃存下最大傳輸速率

50 kSa/s (對全部解調器)， 全范圍48位

數據傳輸觸發模式

連續，邊緣觸發，門控

參考信號

外部參考信號頻率范圍

1 Hz - 500 kHz； 1 Hz - 5 MHz (參見 MF-F5M 升級選件 )

外部參考信號輸入

輔助輸入， 觸發輸入， 輔助輸出，電流信號輸入，電壓信號輸入

外部參考信號鎖定時間

一般低于100周期或1.2 ms中的最大值

外部參考信號數量

1; 2（需要 MF-MD 升級選件）

內置參考信號頻率范圍

DC - 500 kHz； DC - 5 MHz (參見 MF-F5M 升級選件)

示波器

輸入通道

信號輸入（V，I），輔助輸入，輔助輸出，觸發輸入，觸發輸出，信號輸出，振蕩器相位

示波器模式

時域，頻域（FFT）

顯示通道數量

1； 2 （需要MF-DIG 升級選件）

觸發通道

信號輸入（V，I），輔助輸入，輔助輸出，觸發輸入，觸發輸出

觸發模式

邊緣

觸發遲滯

全輸入范圍

預觸發

全樣本范圍

采樣率

1.8 kSa/s 至 60 MSa/s

縱向分辨率

16 位

每幀最大樣本數

16 kSa； 2.5 MSa 每通道（需要 MF-DIG 升級選件）

最低保持時間

1 ms

帶寬限制模式的縱向分辨率

通過降采樣率平均，縱向分辨率增至 24 位（需要 MF-DIG 升級選件）

光標數學功能

位置，面積，跟蹤，波擬合，峰值，直方圖

頻譜分析儀

頻率范圍中心

0 - 500 kHz; 0 - 5 MHz (參見 MF-F5M 升級選件)

頻譜模式

FFT(X+iY), FFT(R), FFT(Θ), FFT(f) and FFT((dΘ/dt)/2π)

統計方式

幅值，頻譜密度，功率

平均模式

無，指數移動平均

每頻譜最大樣本數

8 kSa

最大頻率覆蓋

58 kHz

窗函數

矩形, Hann, Hamming, Blackman Harris

光標數學功能

位置，面積，跟蹤，波擬合，峰值，直方圖

參數掃描儀

掃描參數

振蕩器頻率，解調器相位，輔助輸出偏置，信號輸出偏置等

掃描參數范圍

全量程，線性或?qū)?shù)間距

掃描參數分辨率

任意，受起始終點和掃描點數量影響

顯示參數

解調器輸出 (X， Y， R， Θ， f)，輔助輸入

顯示選項

單圖，雙圖（波德圖等），多曲線

統計方式

幅值，頻譜密度，功率

預設測量模式

參數掃描，噪音幅值掃描，頻率響應分析，3-omega掃描

電壓信號輸入

接口

前面板 2 個 BNC，單端或差分

外殼屏蔽

浮地，接地

最大浮地電壓

±1 V

輸入阻抗

50 Ω 或 10 MΩ； 27 pF  （>= 300 mV范圍）或 35 pF （<= 100 mV范圍）

輸入頻率范圍

DC - 500 kHz； DC - 5 MHz (參見 MF-F5M 升級選件)

輸入 A/D 轉換

16 位, 60 MSa/s

輸入噪聲幅值

一般2.5 nV/√Hz（>1 kHz，使用 3.3 mV 輸入量程和并使用短路帽）;
 7 nV/√Hz (10 Hz)， 40 nV/√Hz （1 Hz）

輸入噪聲轉折頻率

一般 100 Hz（<= 10 mV以下輸入范圍）

輸入電流偏置

一般 ±10 pA，最高 ±200 pA

滿量程輸入靈敏度(10 V 輸出)

3 V 量程下為 1 nV

AC 輸入范圍

±1 mV， ±3 mV， ±10 mV， ±30 mV， ±100 mV， ±300 mV， ±1 V， ±3 V

AC 耦合切斷頻率

1.6 Hz

AC 耦合最高 DC 偏置

±10 V

DC 輸入范圍

±1 mV， ±3 mV， ±10 mV， ±30 mV， ±100 mV， ±300 mV， ±1 V， ±3 V

輸入增益精度

< 1% (< 2 MHz)；更高頻會受模擬輸入濾波器限制

模擬輸入濾波器（抗混疊）

1 dB 抑制（5 MHz）, 3 dB（12 MHz）; 3階滾降

輸入幅值穩定度

0.1%/°C

輸入幅值偏置

在 0.5 mV 或 1% 輸入范圍中取較大值

動態儲備

最大 120 dB

諧波失真

80 dBc （<= 100 kHz）； 65 dBc （<= 5 MHz）; 載波幅度 1 dBFS

相干拾取

< ?140 dB （<= 5 MHz， 50 Ω輸入阻抗）；< ?180 dB （<= 100 kHz，50 Ω輸入阻抗）

電流信號輸入

接口

前面板 BNC，浮地/接地

外殼屏蔽

浮地，接地

最大浮地電壓

±1 V

輸入阻抗

參照 MFIA User Manual 表格 5.9

輸入頻率范圍

DC - 500 kHz; DC - 5 MHz (參見 MF-F5M 升級選件)

輸入 A/D 轉換

16 位, 60 MSa/s

輸入噪聲幅度（一般情況）

20 fA/√Hz （>100 Hz， 10 nA輸入范圍）； 200 fA/√Hz （>10 kHz， 1 μA輸入范圍）； 3.5 pA/√Hz （>1 MHz， 100 μA輸入范圍）； 300 pA/√Hz （>1 MHz, 10 mA輸入范圍）

輸入漏電流

±10 pA

滿量程輸入靈敏度(10 V 輸出)

±10 mA 量程下為 ±10 fA

輸入增益精度

< 1% (當頻率低于輸入帶寬的10%)

輸入偏置幅值

1% 輸入量程

輸入偏置電壓

最大 ±2.2 mV

動態儲備

最大 120 dB

相干拾取

< 90 GΩ （<= 5 MHz， 100 μA輸入范圍）

< 140 TΩ （<= 100 kHz，10 nA輸入范圍）

差分信號輸出

接口

前面板 2 個 BNC，單端或差分

輸出阻抗

50 Ω

輸出頻率范圍

DC - 500 kHz; DC - 5 MHz (參見MF-F5M升級選件)

輸出頻率分辨率

1 μHz

輸出相位范圍

±180°

輸出相位分辨率

10 μdeg

差分輸出

正弦波（180°相移）

輸出 D/A 轉換

16 位, 60 MSa/s

輸出幅值范圍

±10 mV, ±100 mV, ±1 V, ±10 V (單端，高阻抗負載)

輸出功率

對每個 BNC，24 dBm (±10 V, 250 mW)

輸出增益精度

< 1% (100 kHz， 所有輸出量程）

最大輸出驅動電流

100 mA

輸出幅值偏置

±1 mV 或 1% 輸出量程的較大值

諧波失真

1V 以下輸出量程：85 dBc  （頻率 < 100 kHz）， 60 dBc （頻率 < 5 MHz）；10V 輸出量程： 80 dBc （< 100 kHz），  50 dBc （< 5 MHz）， 載波幅值1 dBFS

模擬加法器

輔助輸入 1 可被加到信號輸出， ±10 V， DC - 2 MHz

輔助輸入

接口

前面板 2 個 BNC

A/D 轉換

16 位, 15 MSa/s

A/D 模擬帶寬

5 MHz

輸入阻抗

1 MΩ

幅值

±10 V

分辨率

0.335 mV

輔助輸出

接口

前面板 4 個 BNC

D/A 轉換

18 位, 612 kSa/s

D/A 模擬帶寬

200 kHz

輸出阻抗

50 Ω

幅值

±10 V

分辨率

< 85 μV

驅動電流

20 mA

噪聲密度

高阻抗負載，200 μV/√Hz（大于 1 kHz）

噪聲RMS

高阻抗負載，12 MHz 測量帶寬下 90 μVrms

觸發輸入

接口

背面板 2 個 BNC

觸發輸入阻抗

1 kΩ

外部參考頻率范圍

1 Hz - 500 kHz; 1 Hz - 5 MHz (參見 MF-F5M 升級選件)

觸發幅值范圍

±5 V

最低脈沖寬度

35 ns

觸發電平

±5 V, 3.66 mV 分辨率

觸發遲滯

< 20 mV

觸發輸出

接口

背面板 2 個 BNC

觸發輸出阻抗

50 Ω

外部參考頻率范圍

1 μHz - 500 kHz; 1 μHz - 5 MHz (參見 MF-F5M 升級選件)

觸發幅值

5 V

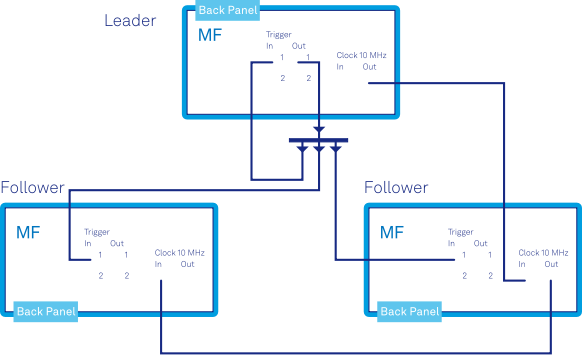

10 MHz 同步

接口

背面板 2 個 BNC，10 MHz 時鐘輸入和輸出

10 MHz 輸入，阻抗

50 Ω

10 MHz 輸入，頻率范圍

9.98 - 10.02 MHz

10 MHz 輸入，幅值范圍

200 mV - 3 V

10 MHz 輸出，阻抗

50 Ω

10 MHz 輸出，幅值范圍

1 Vpp （50 Ω）, 正弦

內置參考頻率

類型

TCXO

初始精度

< ±1.5 ppm

長期精度/老化

第一年 < ±1 ppm

短期穩定度(0.1 s)

< 2·10^-10

溫度系數

0.05 ppm/°C (@23°C)

1 kHz下相位噪音

-140 dBc/Hz

10 kHz下相位噪音

-150 dBc/Hz

接口和其它規格

PC接口

LAN， 1 GbE； USB 2.0， 480 Mbit/s

USB主機接口

背面板 2 個，支持 WiFi 模塊和大容量存儲

DIO

4 x 8位, 通用數字輸入/輸出，3.3 V TTL

VHDCI 68 pin磁性接口

內存

4.7 GB數據， 250 MB設定文件，250 MB日志文件

LabOne GUI的部署環境要求

操作系統

任意，基于網絡瀏覽器

輸入設備

觸屏，鍵盤，鼠標

CPU

雙核或以上，支持瀏覽器硬件加速渲染

瀏覽器

Chrome， Firefox， Safari， Opera， Edge

PC接口

1 GbE， USB 2.0*
