HCA-S-400M系列400MHz光電探測器

簡介：

HCA-S-400M光電探測器帶寬DC-400MHz，上升時間1ns，適合捕捉瞬態光信號。它采用Si-PIN或InGaAs-PIN光電二極管，波長范圍覆蓋320nm-1700nm，提供zui大4.8 x 10^3 V/W 的轉換增益。兼容自由空間和光纖輸入，具有 M4 和 8-32 螺紋孔，便于集成。適用于光譜學、高速數據傳輸測試及精密光學測量。

聯系我們在線留言在線客服

產品特點 產品參數 應用領域功能圖解相關下載相關產品

產品特點

特性

? 硅（Si-PIN）或銦鎵砷（InGaAs-PIN）光電二極管

? 波長范圍320nm - 1700nm

? 帶寬從直流（DC）至400MHz

? 上升時間1ns

? 最大轉換增益為4.8 x 10^3 V/W

? 自由空間或光纖光學輸入

兼容光學平臺（自由空間）和光纖通信

自由空間輸入（FST）設計為1.035″-40螺紋法蘭，帶有可擰緊的耦合環，與不同制造商的多種光學配件廣泛兼容，如透鏡、光管、籠系統、光學適配器等。

自由空間輸入可以通過簡單地擰緊PRA系列的光纖適配器，輕松轉換為光纖連接（FC, FSMA）。

相對較大的探測器面積便于在自由空間應用中進行光學聚焦，并在使用可選的光纖適配器時確保了高且穩定的耦合度。對于直徑小于0.4毫米的探測器型號，僅

在特定條件下推薦使用光纖適配器，因?yàn)榭赡軙霈F(xiàn)耦合損失和不穩定性。如果重點在于高精密的光纖測量，通常使用帶有固定FC光纖輸入的FC型號會得到最佳結果。

所有帶有自由空間輸入的HCA-S系列光電探測器均配備了UNC 8-32和M4螺紋孔，可以方便且穩定地安裝在市場標準的桿狀支架上，集成到光學系統中。可選的適配器板PRA-PAP提供了更多的安裝選項。

產品參數

Model	HCA-S-400M-SI	HCA-S-400M-IN
Photodiode	0.8 mm ? Si PIN	0.3 mm ? InGaAs PIN
Spectral Range	320 - 1000 nm	900 - 1700 nm
Bandwidth (-3 dB)	DC - 400 MHz	DC - 400 MHz
Rise/Fall Time (10 % - 90 %)	1 ns	1 ns
Transimpedance Gain	5 x 10³ V/A	5 x 10³ V/A
Max. Conversion Gain	2.7 x 10³ V/W (@ 800 nm)	4.8 x 10³ V/W (@ 1550 nm)
Min NEP (@ 100 MHz)	40 pW/√Hz (@ 800 nm)	24 pW/√Hz (@ 1550 nm)
Available Input Options	Free space (FS), FC or SMA	Free space (FS) or FC

輸出電壓±1.0V（@ 50? output load）。偏置可通過微調器調節。輸出端具有短路保護功能。自由空間型光電探測器配備有M4和8-32標準螺紋孔，適用于與常見的設備夾具配合使用。供電電壓通過3極Lemo?連接器提供±15V，隨產品附帶合適的插頭。可選擇購買PS-15系列兼容的電源適配器。更多詳細信息請參閱數據手冊。

應用領域

? 光譜學

? 快速脈沖和瞬態測量

? 光學觸發

? 數字?jǐn)?shù)據傳輸系統的測試

? 示波器和快速模數轉換器的光學接收器

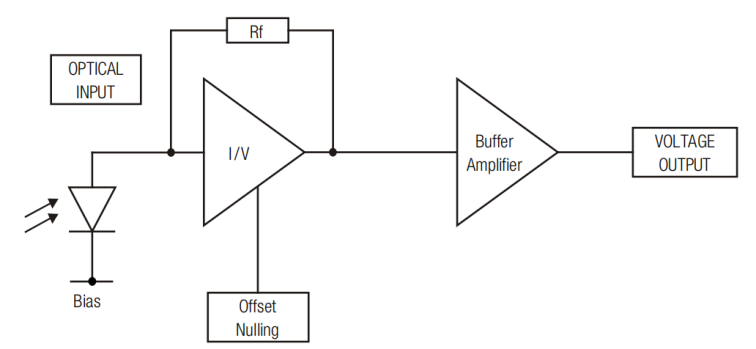

功能圖解

結構圖

相關下載

HCA-S-400M-IN產品彩頁
HCA-S-400M-SI產品彩頁
