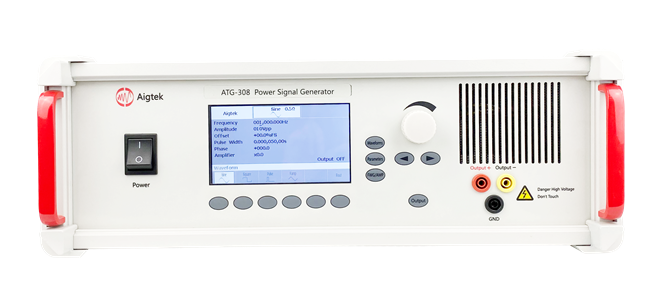

ATG-300系列功率信號源

簡介：

ATG-300系列是一款理想的可輸出正弦波、方波、三角波、脈沖波的功率信號源。客戶可根據使用情況選擇信號內置、或外置輸入。最大輸出810Wp功率，可以驅動功率型負載。

聯系我們在線留言在線客服

產品特點 產品參數 功能圖解

產品特點

l可輸出正弦波、方波、三角波、脈沖波

l輸入信號可內置或外置

l最大輸出功率810Wp

l帶寬（-3dB）DC~30kHz

產品參數

型號	ATG-304	ATG-308	ATG-309
輸出形式	單端輸出	差分輸出	單端輸出
帶寬（-3dB）	DC~30kHz	DC~30kHz	DC~30kHz
最大輸出電壓	90Vp-p（±45Vp）	180Vp-p（±90Vp）	90Vp-p（±45Vp）
最大輸出電流	4Ap（DC~50Hz）	4Ap（DC~50Hz）	9Ap（DC~50Hz）
最大輸出電流	8Ap（>50Hz）	8Ap（>50Hz）	18Ap（>50Hz）
最大輸出功率	360Wp	720Wp	810Wp
保險絲	8A/250V	8A/250V	10A/250V
電壓增益	x0~30（1 step）	x0~60（1 step）	x0~30（1 step）
負載RL上限	≥11.15Ω（DC~50Hz）	≥22Ω（DC~50Hz）	≥4.9Ω（DC~50Hz）
負載RL上限	≥5.5Ω（>50Hz）	≥10.75Ω（>50Hz）	≥2.4Ω（>50Hz）
輸出電阻	0.1Ω	0.5Ω	0.1Ω
壓擺率	≥6V/μs	≥12V/μs	≥6V/μs
輸入電阻	5kΩ
輸入幅度	0~10Vp-pMAX
輸出電壓誤差	≤±3%FS@1kHz
諧波失真（THD）	≤0.5%@1kHz，90Vp-p
輸出電壓零點漂移	≤±0.3V
信噪比	≥80dB
輸出接口	4mm香蕉插座
保護	過流保護
信號地	與機殼、電源線地相連
供電電壓	AC220V±10%，50Hz
工作溫度	0℃~45℃
儲存溫度	-20℃~50℃
工作濕度	≤80%RH，無冷凝
尺寸（寬高深）	440163470mm

功能圖解

液晶面板顯示

ATG-300系列操作面板液晶顯示，設備狀態及參數動態顯示，交互界面一目了然，簡潔易懂。

輸入Input

ATG-300系列輸入為BNC接口。當信號內置輸入時為功率信號源模式，設置波形，頻率，電壓等參數即可；當信號外置接入時為放大器模式，輸入電阻為5kΩ，輸出電阻可切換，調節電壓增益即可實現信號放大。

輸出Output

ATG-300系列輸出端口為香蕉插座，輸出電阻可切換。
